EstándaresIEEE 802.3af (PoE)IEEE 802.3 (10Base
T Ethernet)IEEE 802.3u (100Base
TX Fast Ethernet)GeneralMedios soportados:
100Base
TX Cat5 UTP/STP RJ

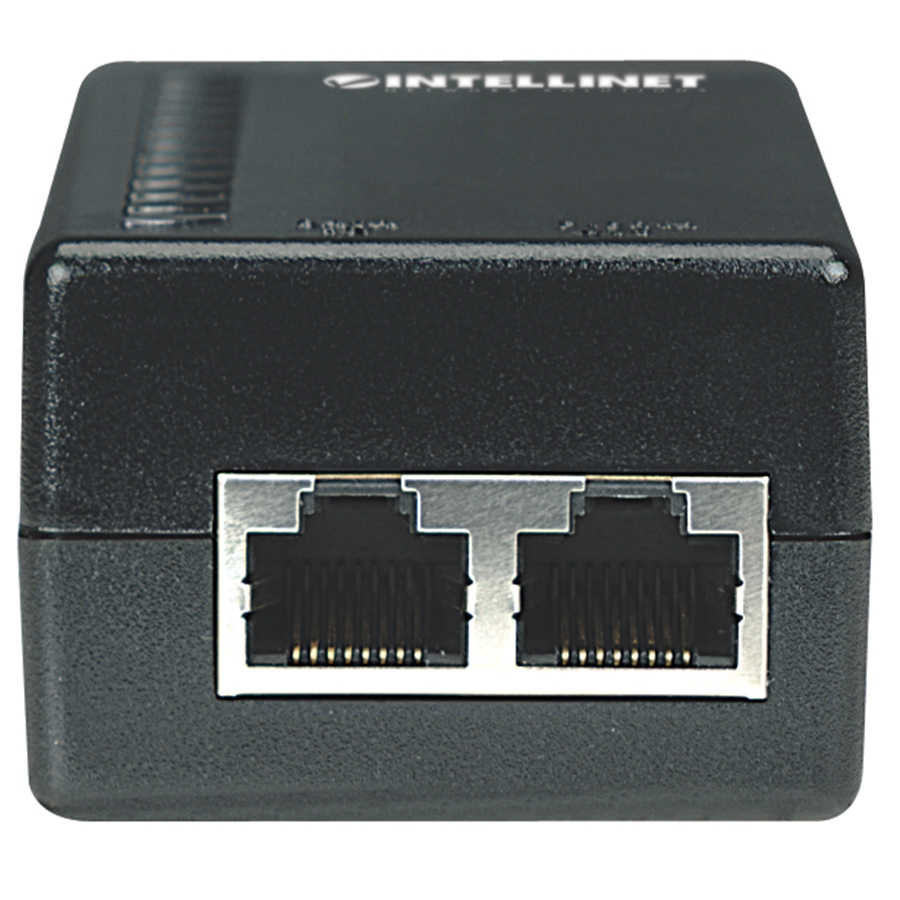

45, de 8 pinesPuertos:
1 puerto de entrada RJ
45 de 100 Mbps
1 puerto de salida RJ
45 de 100 Mbps para datos y alimentación
1 conector de entrada de de 3 pinesFunciones de protección:
Protección de cortocircuitos
Protección de sobrecarga ante corrientes superiores a los 450 mA
Protección de Alto voltaje ante voltajes de salida mayores a los 52 VCompatibilidad
general: todos los dispositivos PoE compatibles con IEEE 802.3afProductos INTELLINET NETWORK SOLUTIONS soportados:
Access Point N de Alta Potencia (524735, 524711)
Access Point G de Alta Potencia (503082)
Splitter PoE (502900)
Cámaras IP (550932 NBCC30
IR, 550963 NFC30
IR, 550949 NFC30, 550987 NFD30, 551021 NFC31, 551045 NFC31
IR)Certificaciones: FCC Clase B Parte 15, CE 89/336/EECRJ
45 Distribución de pines a la entradaPin 1: Rx+ (Recepción de datos)Pin 2: Rx
(Recepción de datos)Pin 3: Tx+ (Transmisión de datos)Pin 4: NC (no conectado)Pin 5: NC (no conectado)Pin 6: Tx
(Transmisión de datos)Pin 7: NC (no conectado)Pin 8: NC (no conectado)RJ
45 Distribución de pines a la salida (Datos + Alimentación)Pin 1: Rx+ (Recepción de datos)Pin 2: Rx
(Recepción de datos)Pin 3: Tx+ (Transmisión de datos)Pin 4:
Vdc_return (+) (alimentación [+])Pin 5:
Vdc_return (+) (alimentación [+])Pin 6: Tx
(Transmisión de datos)Pin 7:
Vdc (alimentación [
])Pin 8:
Vdc (alimentación [
])LEDsAlimentación AC (Rojo)Canal en estado de Alimentación (Verde)Alarma en el canal (Rojo)AlimentaciónEntrada: 100 V a 240 V AC, 50 ó 60 HzSalida: 48 V DC / 350 mAConsumo de potencia: 19 Watts (máximo)DiseñoGabinete de plástico (ABS)Dimensiones: 120 (Largo) x 50 (Ancho) x 35 (Alto) mm Peso: 0.14 kg Temperatura de operación: 0°C ¿ 60°CFactor de humedad: 10% ¿ 90% RH, sin condensaciónTemperatura de almacenaje:

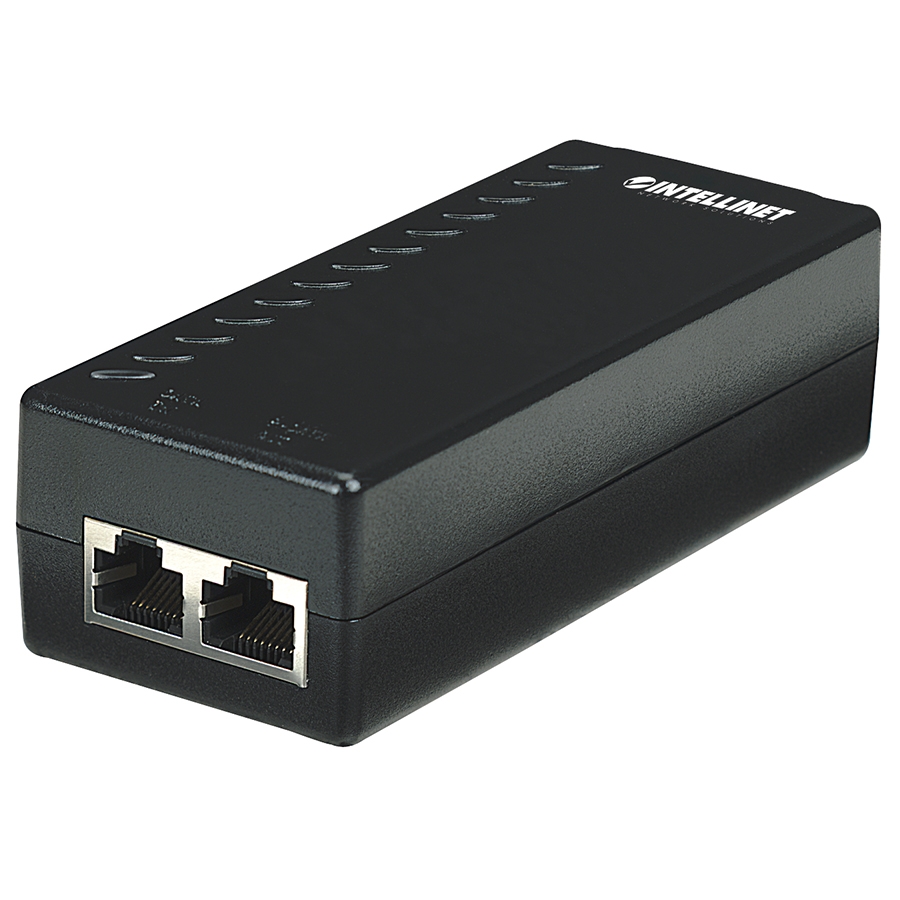

20°C ¿ 85°CEl paquete incluyeInyector Power Over EthernetCable de alimentaciónHoja de instrucciones
